Prototyp - Bauen

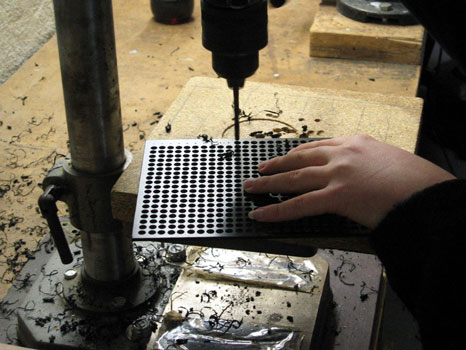

sphaera bohrt
sphaera bohrt Löcher...

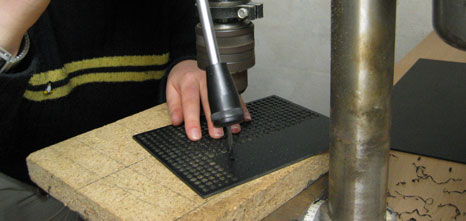

sphaera bohrt
sphaera bohrt immer noch Löcher...
Gitter für LEDs
das fertige Gitter für die LEDs - schonmal mit dem typischen Blinkenlights-Herz

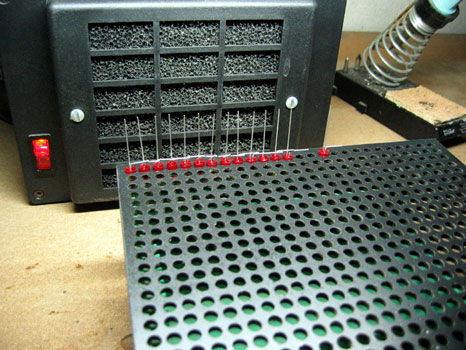

LED-Reihe
die erste LED-Reihe entsteht...

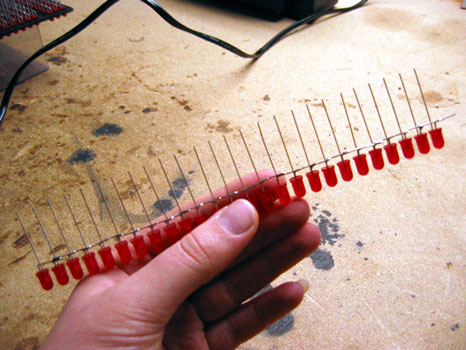

LED-Reihe
die erste LED-Reihe noch einmal aus dem Gitter herausgenommen

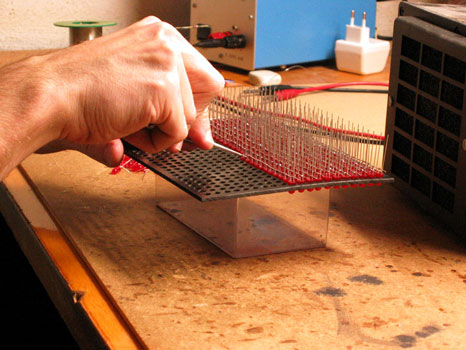

Matrix setzen
LEDs werden in die Matrix gesetzt...

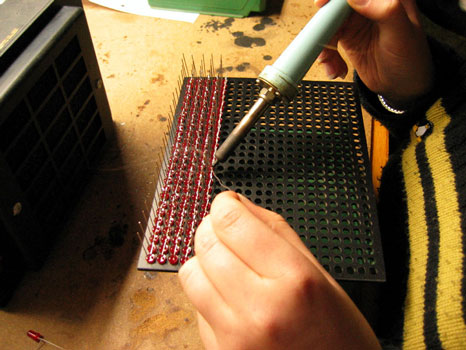

Matrix löten
die Matrix wird verlötet...

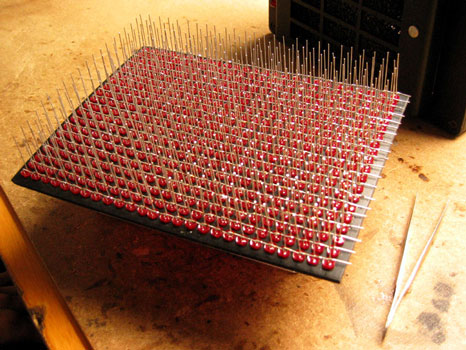

Matrix - halbfertig
die halbfertige Matrix

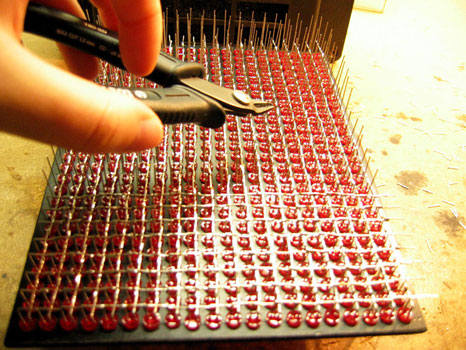

Matrix - schneiden
die zweiten "Beinchen" der LEDs in der Matrix werden gekürzt
Matrix - biegen
die zweiten "Beinchen" der LEDs in der Matrix werden gebogen

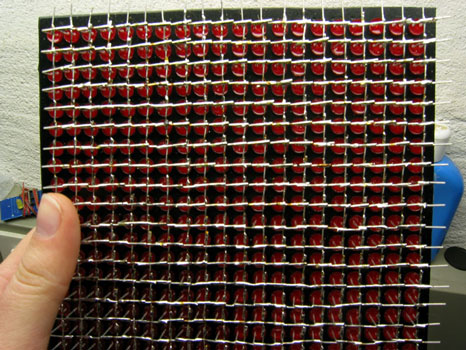

Matrix - Rückseite
die Rüseite der fertigen Matrix

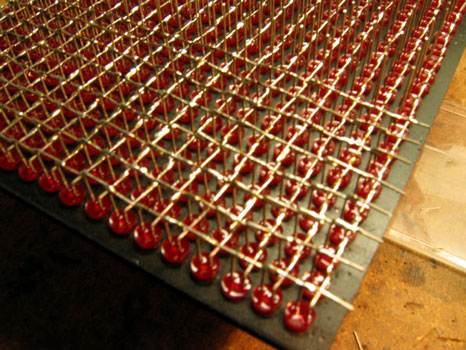

Matrix - Nahaufnahme
die fertige Matrix aus der Nähe

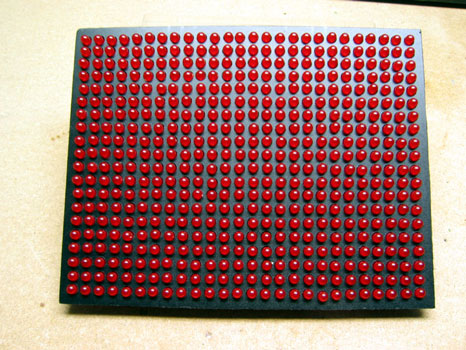

Matrix - Vorderseite
die Vorderseite der fertigen Matrix
Matrix - LED an
eine LED leuchtet schonmal...
angeschlossene Matrix
Matrix mit Floppy-Kabeln an die Platine angeschlossen
angeschlossene Platine
die angeschlossene Platine

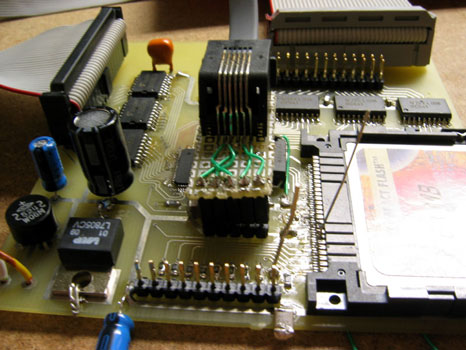

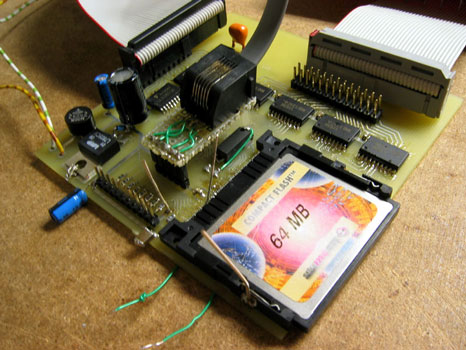

Platine - CF
die CF-Karte im CF-Slot auf der Platine
Platine - CF
noachmal die CF-Karte im CF-Slot auf der Platine

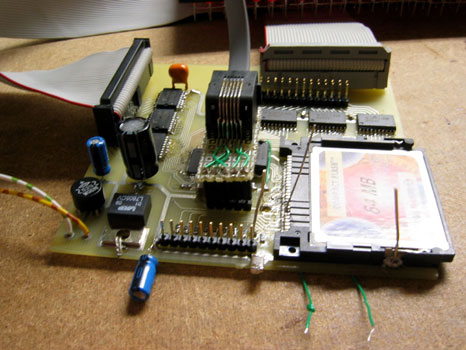

Platine - CF
aller guten Dinge sind 3 - die CF-Karte im CF-Slot auf der Platine

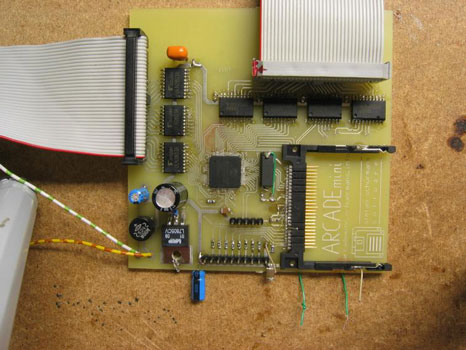

Prozessor auf Platine
der Prozessor ist das kleine schwarze Quadrat auf der Platine

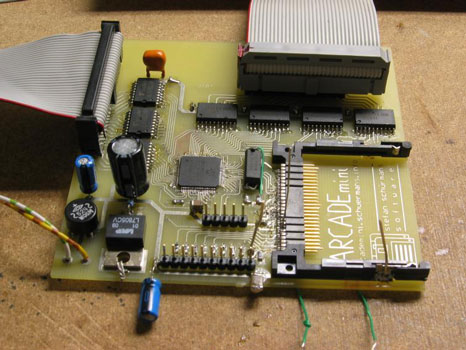

Prozessor auf Platine
der Prozessor von der Seite gesehen - man achte auf die kleinen Pins
Lötkolben
der verwendete Lötkolben

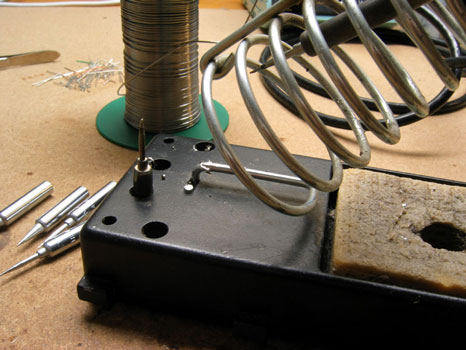

Lötkolben
der verwendete Lötkolben aus der Nähe

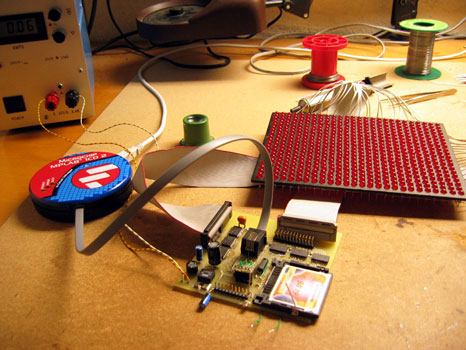

Debug-Aufbau
der Debug-Aufbaeu mit Matrix, Platine und Programmiergerät

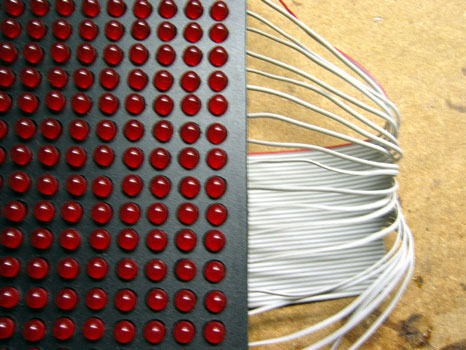

Floppy-Kabel an Matrix
ein Floppy-Kabel verbindet die Matrix mit der Platine

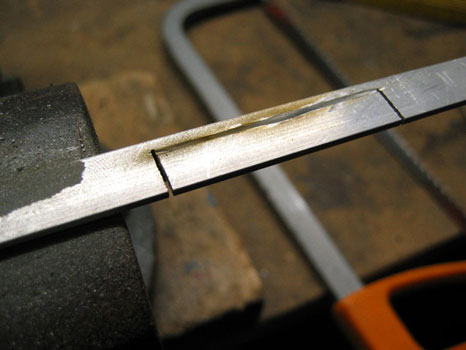

sägen
Platz für die CF-Karte sägen...

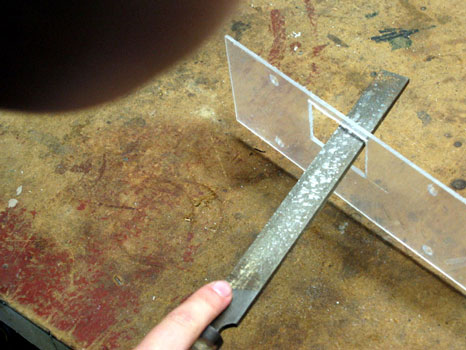

feilen
Platz für die CF-Karte feilen...
feilen
Platz für die CF-Karte feilen...
feilen
Platz für die CF-Karte feilen...

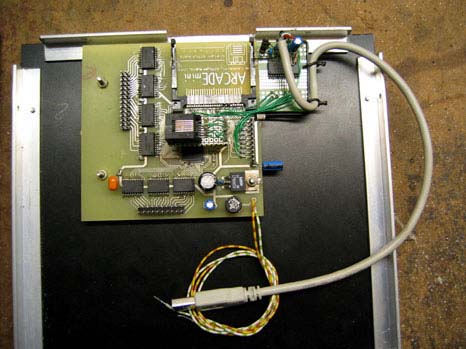

montierte Platine
Platine im Gehäuse montiert
montierte Platine
Platine im Gehäuse montiert
sägen
Platz für das USB-Kabel sägen...
