stefan's ARCADEmini

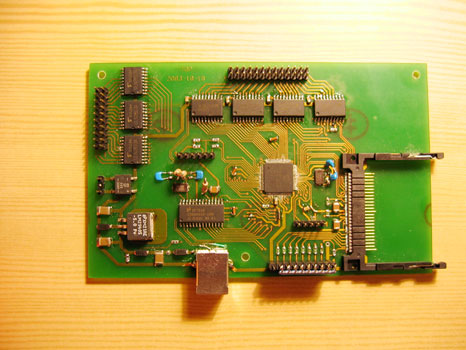

Platine
eine (fast) serienreife ARCADEmini-Platine

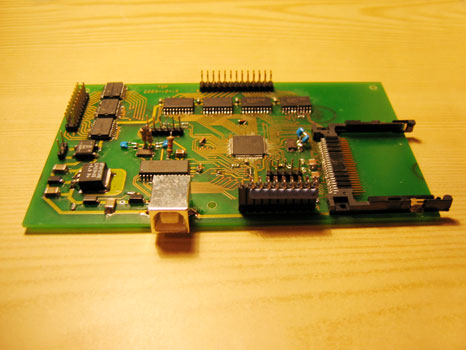

Platine
nochmal die (fast) serienreife ARCADEmini-Platine

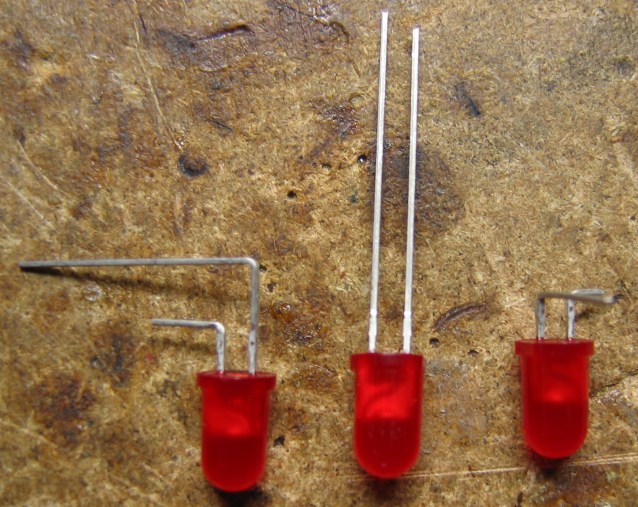

gebogene LEDs
LEDs mit gebogenen "Beinchen" für ein ARCADEmini mit 1040 LEDs (siehe Erklärung 1)

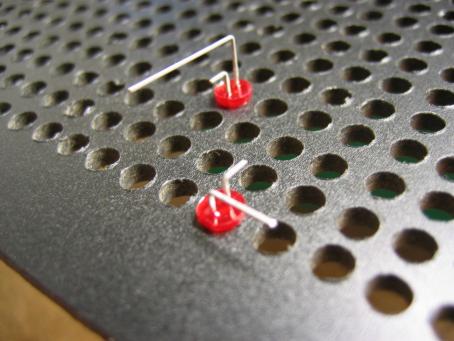

LEDs in Gitter
2 LEDs ins Gitter gesteckt - zur Veranschaulichung der Ausrichtung

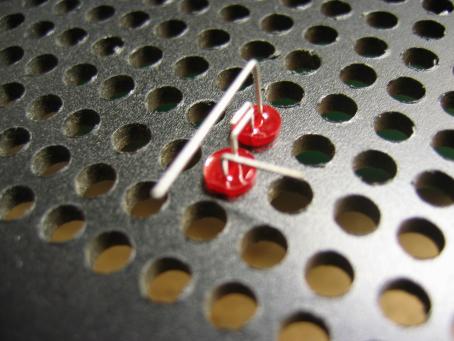

LEDs in Gitter
2 LEDs eines Pixels ins Gitter gesteckt

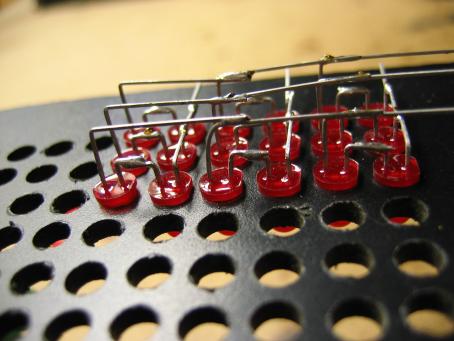

LEDs in Gitter
LEDs für 3x3 Pixel fertig verdrahtet

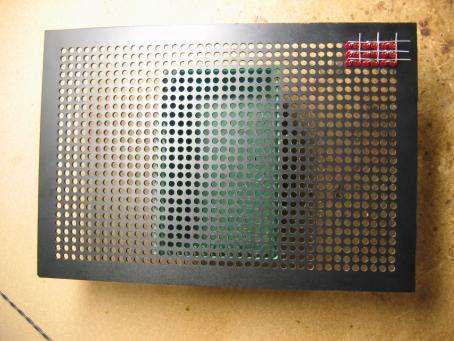

LEDs in Gitter
LEDs für 3x3 Pixel in der Übersicht

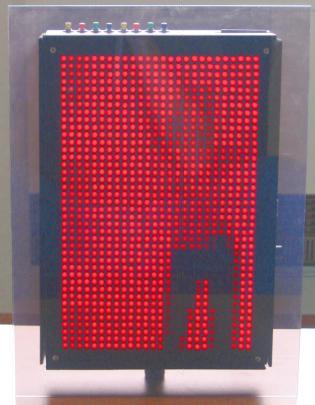

Kylie
ein Musikvideo von Kylie
Kylie
Kylie in Nahaufnahme am Ende des Musikvideos

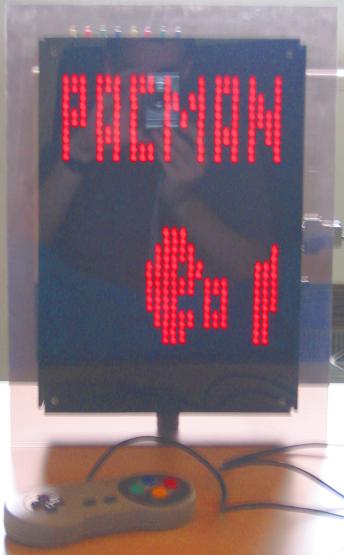

Pacman-Intro
Pacman beginnt
Pacman-Spiel
hier wird Pacman gespielt

Erklärung 1:

links im Bild obere LED fuer einen Pixel
Anode lang und abgewinkelt
Kathode kurz und abgewinkelt
in der Mitte im Bild LED im Original-Zustand
Anode, Plus: langes Beinchen, kleines Metallteil in der LED
Kathode, Minus: kurzes Beinchen, grosses Metallteil in der LED
ACHTUNG: diese LED liegt auf dem Bild anders herum als die beiden anderen
rechts im Bild untere LED fuer einen Pixel
Anode kurz und abgewinkelt
Kathode lang und seitwaerts abgewinkelt
Anoden der oberen LEDs werden zu Spalten-Leitungen verbunden
Kathoden der unteren LEDs werden zu Zeilen-Leitungen verbunden
Kathode der oberen LED wird mit Anode der unteren LED verbunden
